安全光幕传感器的工作原理

安全光幕传感器是一种光电安全维护装置（也称安全光栅、冲床维护器、红外线安全维护装置等），在现代化工厂里，人与机器协同作业，在一些具有潜在风险的机械设备上，如冲压机械、剪切设备、金属切削设备、自动化装配线、自动化焊接线、机械传送转移设备、风险区域（有毒、高压、高温等），简单造成作业人员的人身损伤。

安全光幕传感器的作业原理

安全光幕传感器作业原理如下：

①当维护区域内无侵入物体时，光幕传感器的接纳器处于受光状况，此刻接纳器的通讯指示灯（红灯）应熄灭，发射指示

灯（黄灯）点亮，这时按下被维护设备的作业开关，设备可正常作业。

②当有物体（不小于最小可检测体或许分辨率）侵入维护区域时，接纳器的赤色指示灯将被点亮（可能是接纳器处于遮光状况，也可能是光通讯被遮断），此刻被维护设备受控，处于强制中止状况。

③当侵入物体撤出维护区域后，光幕传感器将回来①状况，设备将持续作业。光幕传感器U型开关的使用特色

1.选用同步扫描技能，光路密布，无作业盲区，抗干扰能力强，装置便利。2.具备抗彼此干扰功用，能够。

2 套以上紧贴装置。

3.安全光幕传感器具有毛病自检功用、掉电中止、内部器材失灵中止、连接失灵中止、物体侵略中止信号输出。4.配套专用操控器，供给强大的操控功用。

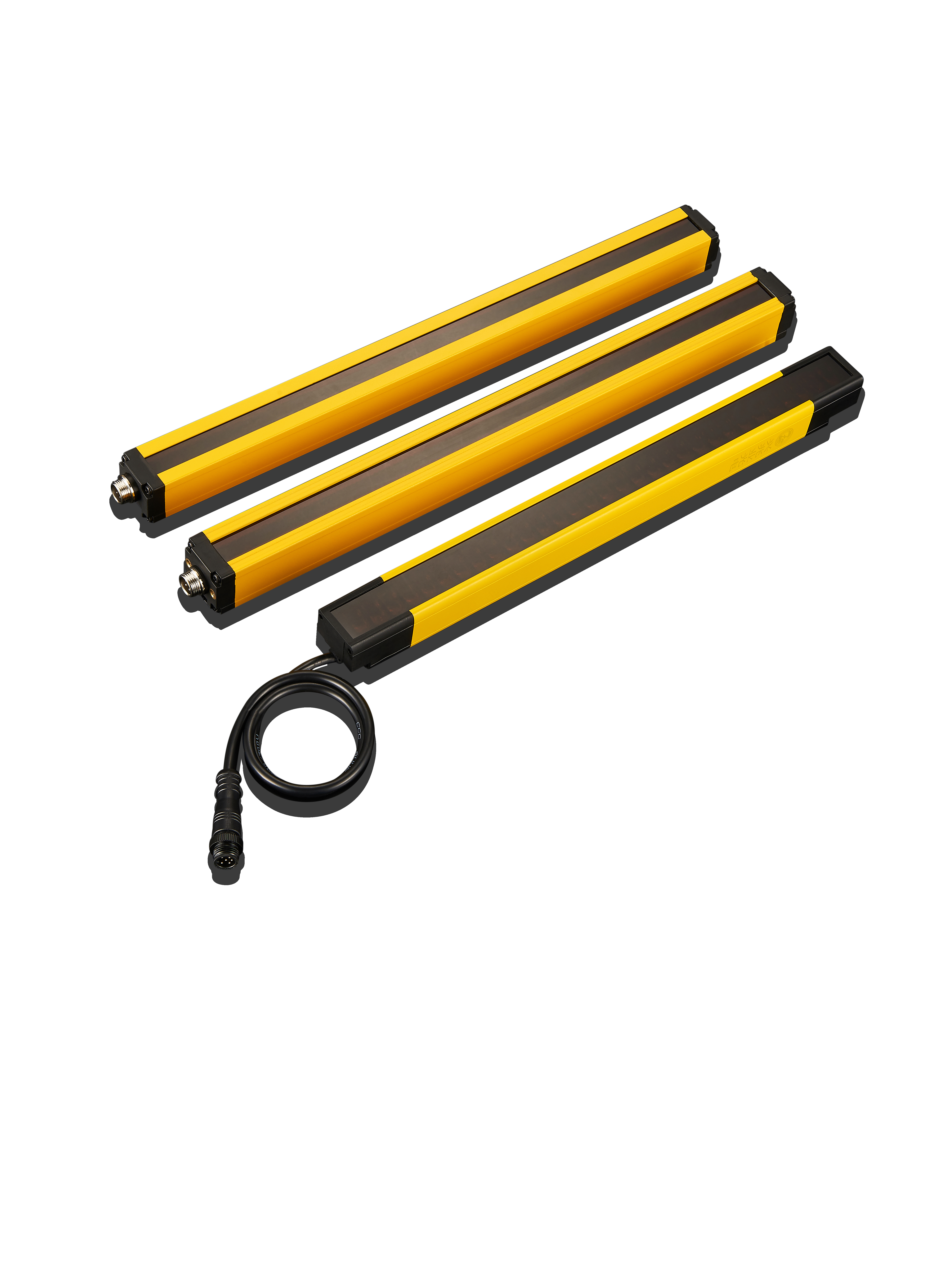

安全光幕传感器由投光器和受光器两部分组成。投光器发射出调制的反射光纤红外光，由受光器接纳，形成了一个维护网，当是有物体进入维护网，当从中有光线被物体挡住，经过内部操控线路，受光器电路立刻作出反应，即在输出部分输出一个信号用于机床如冲床，压力机等紧急刹车。
